توضیحات

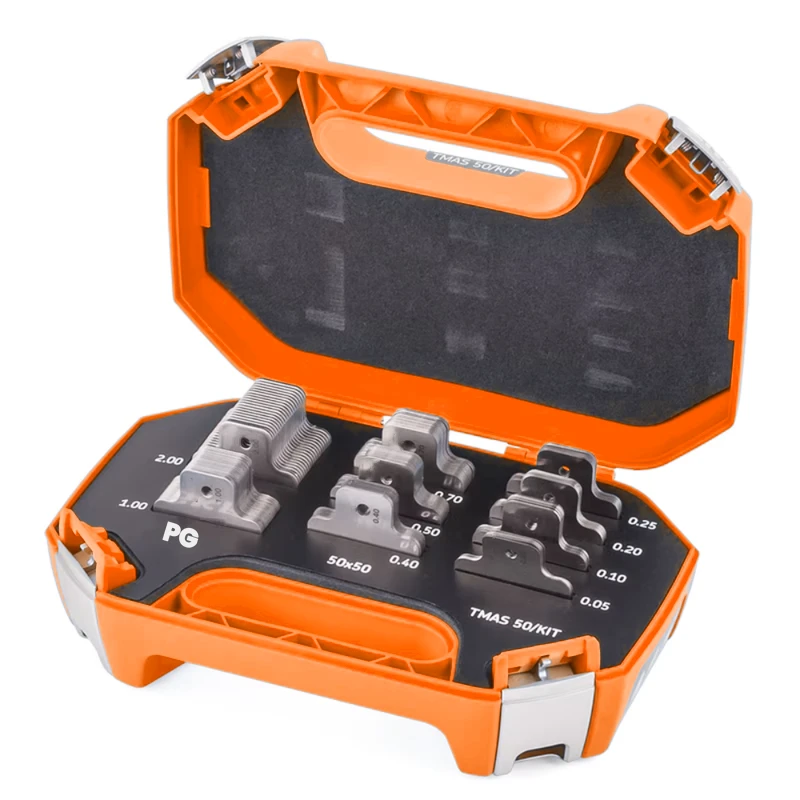

کیت شیم PG TMAS 50/KIT مجموعه‌ی آماده‌ی ۱۷۰ عدد شیم برش‌خورده‌ی استیل ۳۰۴ در سایز ۵۰×۵۰ میلی‌متر و ۹ ضخامت از ۰٫۰۵ تا ۲٫۰۰ میلی‌متر است که در یک کیف حمل عرضه می‌شود. هر شیم یک شکاف U با دهانه‌ی شیب‌دار دارد و بدون باز کردن کامل پیچ، از کنار زیر پایه‌ی دستگاه جا می‌افتد؛ زبانه‌ی سوراخ‌دار روبه‌روی شکاف برای گرفتن با دست و حک ضخامت است. کاربرد: تراز عمودی ماشین‌آلات در هم‌محوری (الاینمنت) و رفع سافت فوت.
کپی SKF TMAS 50/KIT — مونتاژ ایران: این کیت کپی کیت SKF TMAS 50/KIT است؛ سایزها، ضخامت‌ها، تعداد و شکل شیم‌ها مطابق آن ساخته شده و برش و مونتاژ آن در ایران انجام می‌شود. این محصول، کالای اصلی SKF نیست.
مشخصات فنی
| کد کیت | PG TMAS 50/KIT |
|---|---|
| کپی از | SKF TMAS 50/KIT (مونتاژ ایران) |
| تعداد کل شیم | ۱۷۰ عدد |
| سایزها | ۵۰×۵۰ میلی‌متر |
| ضخامت‌ها | ۰٫۰۵ – ۰٫۱۰ – ۰٫۲۰ – ۰٫۲۵ – ۰٫۴۰ – ۰٫۵۰ – ۰٫۷۰ – ۱٫۰۰ – ۲٫۰۰ میلی‌متر |
| جنس | استیل ضدزنگ ۳۰۴ (AISI 304 / EN 1.4301) |
| بسته‌بندی | یک کیف حمل |
| وزن تقریبی شیم‌ها | حداکثر ۱٫۶۶ کیلوگرم (بدون کیف) |
| نشانه‌گذاری | ضخامت روی زبانه‌ی هر ورق حک شده است |
| تلرانس ابعاد | ISO 2768-m |
| تلرانس ضخامت | طبق استعلام |
| مبدأ | ورق: هند، چین یا آلمان (بسته به محموله)؛ برش و مونتاژ در ایران، گروه فنی مهندسی پلاستیک گیج |
محتویات کیت
| ضخامت (میلی‌متر) | ۵۰×۵۰ | جمع |
|---|---|---|
| 0.05 | 20 | 20 |
| 0.10 | 20 | 20 |
| 0.20 | 20 | 20 |
| 0.25 | 20 | 20 |
| 0.40 | 20 | 20 |
| 0.50 | 20 | 20 |
| 0.70 | 20 | 20 |
| 1.00 | 20 | 20 |
| 2.00 | 10 | 10 |
| تعداد کل | 170 | 170 |
مناسب برای چه دستگاه‌هایی است؟
- ۵۰×۵۰: الکتروموتورهای کوچک، پمپ‌های کوچک، فن و دمنده‌های سبک
ملاک انتخاب سایز، کف پایه‌ی دستگاه است؛ شیم باید تمام سطح باربر پایه را بپوشاند و عرض شکاف از قطر پیچ بزرگ‌تر باشد. ارتفاع لازم را با کمترین تعداد ورق بسازید (ترجیحاً ۳ عدد یا کمتر).
ترکیب شیمیایی گرید ۳۰۴ (EN 1.4301)
| عنصر | C | Si | Mn | P | S | N | Cr | Ni |
|---|---|---|---|---|---|---|---|---|
| درصد وزنی | ≤ 0.07 | ≤ 1.00 | ≤ 2.00 | ≤ 0.045 | ≤ 0.015 | ≤ 0.10 | 17.5–19.5 | 8.0–10.5 |
این اعداد حدود استاندارد EN 10088-2 برای این گرید است، نه نتیجه‌ی آزمون یک محموله‌ی خاص.
گواهی و ایمنی برای پروژه‌های نفت، گاز و پتروشیمی
- این محصول را بدون گواهی مواد (EN 10204 3.1 / MTC) عرضه می‌کنیم. اگر پروژه‌ی شما تأیید گرید می‌خواهد، آزمون PMI (XRF) هنگام تحویل را پیشنهاد می‌کنیم.
- فولاد ضدزنگ ضدجرقه نیست. در مناطق خطرناک فقط طبق دستورالعمل ایمنی سایت از آن استفاده کنید.
- تشخیص مناسب بودن برای هر کاربرد، طبق مشخصات فنی پروژه با خریدار است.
راهنمای بیشتر
- شیم برش‌خورده چیست؟ ابعاد استاندارد و قواعد نصب
- کیت شیم تراز: چه ضخامت‌ها و اندازه‌هایی لازم دارید؟
- همه‌ی کیت‌های شیم PG TMAS
برای خرید عمده یا پیش‌فاکتور از صفحه‌ی خرید سازمانی استعلام بگیرید.
کیت‌های دیگر PG TMAS
- PG TMAS 75/KIT (۷۵×۷۵)

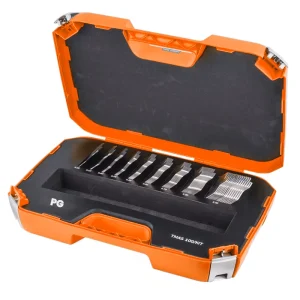

- PG TMAS 100/KIT (۱۰۰×۱۰۰)
- PG TMAS 340 (۱۰۰ و ۱۲۵)

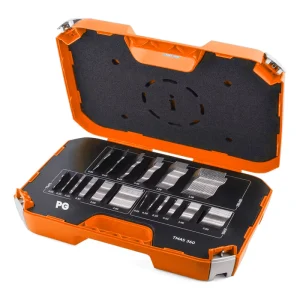

- PG TMAS 360 (۵۰، ۷۵، ۱۰۰ — ۶ ضخامت)
