انتخاب ضخامت شیم پلیت مهمترین تصمیم موقع خرید است: ورق نازکتر از نیاز، لقی را کامل پر نمیکند و ورق ضخیمتر، قطعه را تحت تنش میگذارد. در این راهنما یاد میگیرید فاصله را درست اندازه بگیرید، از جدول ضخامتهای استاندارد ضخامت درست را انتخاب کنید، و قوانین لایهگذاری (روی هم گذاشتن چند ورق) را رعایت کنید — تا سفارشتان بار اول درست باشد.
اگر هنوز با خود این محصول آشنا نیستید، اول مقاله شیم پلیت (ورق لاتون) چیست؟ را بخوانید.
قدم اول: فاصله را دقیق اندازه بگیرید
قبل از انتخاب ضخامت، باید بدانید دقیقاً چند صدم میلیمتر فاصله یا لقی دارید. سه ابزار رایج برای این کار:
- فیلر گیج: برای فاصلههای قابل دسترس بین دو سطح (مثل فلنجها) — تیغهها را یکییکی امتحان میکنید تا تیغهای که «فیت» میشود اندازه را نشان دهد
- پلاستیک گیج: برای جاهایی که فیلر داخل نمیرود (مثل یاتاقان و میللنگ) — دقیقترین روش برای لقیهای بسته
- ساعت اندیکاتور: برای اندازهگیری جابهجایی و لقی محوری قطعات دوار
جدول ضخامتهای استاندارد شیم پلیت
ضخامتهای رایج بازار به همراه کاربرد معمول هر بازه:
| ضخامت (میلیمتر) | معادل (میکرون) | کاربرد معمول |
|---|---|---|
| ۰٫۰۲ | ۲۰ | تنظیمهای فوقدقیق، ابزار دقیق، اسپیندل |
| ۰٫۰۳ | ۳۰ | تجهیزات دقیق، جبران خطای ماشینکاری |
| ۰٫۰۵ | ۵۰ | الایمنت ماشینآلات، الکترونیک |
| ۰٫۱ | ۱۰۰ | تراز پایه موتور و پمپ، قالبسازی |
| ۰٫۲ | ۲۰۰ | تنظیمهای عمومی صنعتی |
| ۰٫۳ | ۳۰۰ | فاصلههای متوسط، واشرسازی |
| ۰٫۵ | ۵۰۰ | فاصلههای بزرگتر، زیرسری تجهیزات |
هر جنس از چه ضخامتی موجود است؟

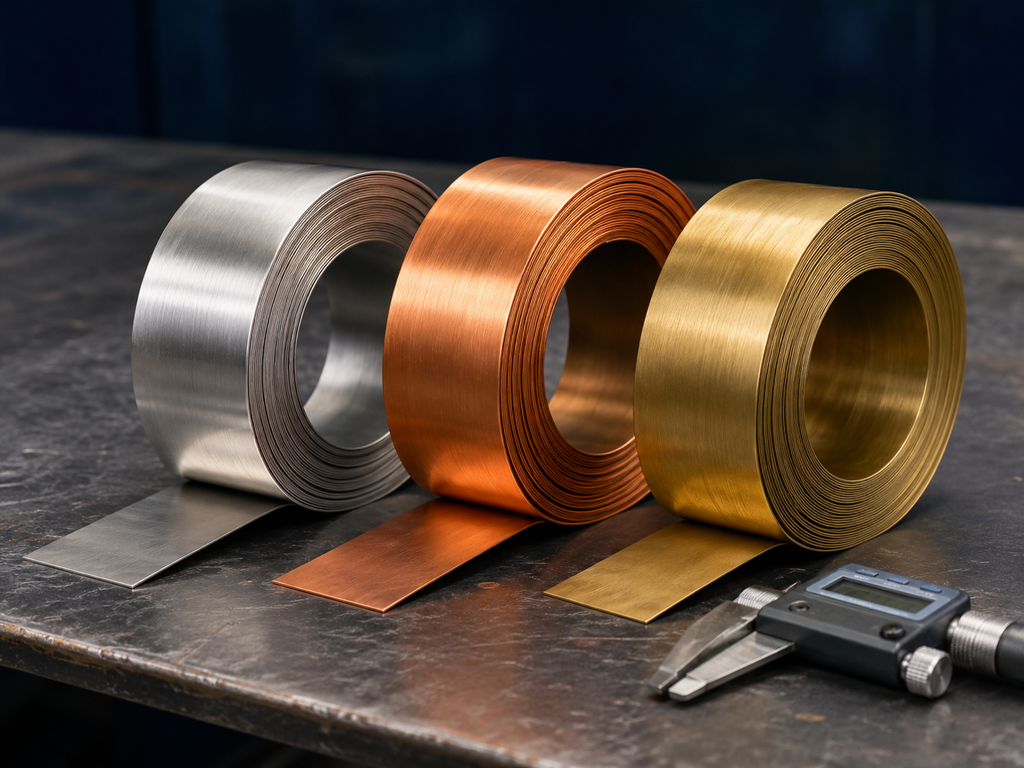

| جنس | ضخامت موجود در فروشگاه | عرض رول |
|---|---|---|
| استیل | از ۰٫۰۲ میلیمتر | ۱۰، ۳۰، ۵۰ و ۶۶ سانتیمتر |
| مسی | از ۰٫۰۵ میلیمتر | ۱۰، ۳۰، ۵۰ و ۶۰ سانتیمتر |
| برنزی | از ۰٫۲ میلیمتر | ۱۰، ۳۰ و ۵۰ سانتیمتر |
| سوپرآلیاژ | از ۰٫۲ میلیمتر | ۱۰، ۳۰ و ۵۰ سانتیمتر |
همه ورقها با جنس اروپایی، دارای استاندارد و بهصورت متری و کیلویی عرضه میشوند. برای انتخاب بین جنسها، مقاله شیم پلیت برنجی و بخش «راهنمای انتخاب جنس» مقاله اصلی را ببینید.
قوانین لایهگذاری (Stacking)
وقتی ضخامت موردنیازتان دقیقاً موجود نیست، میتوانید چند ورق را روی هم بگذارید — ولی با این قوانین:
- کمترین تعداد لایه ممکن: هر لایه اضافه یک سطح تماس جدید یعنی احتمال جابهجایی و خطا. یک ورق ۰٫۳ همیشه بهتر از سه ورق ۰٫۱ است
- ورق ضخیم زیر، نازک رو: لایههای ضخیمتر را پایین بگذارید و تنظیم نهایی را با نازکترین لایه انجام دهید
- حداکثر ۳ تا ۴ لایه: بیشتر از این، پایداری مجموعه بهشدت کم میشود
- سطوح تمیز: هر ذره گردوغبار بین لایهها، به اندازه خودش خطای ضخامت ایجاد میکند
اشتباهات رایج در انتخاب ضخامت
- اندازهگیری فاصله فقط در یک نقطه — فاصله را در چند نقطه بگیرید؛ سطوح همیشه کاملاً موازی نیستند
- نادیده گرفتن انبساط حرارتی — در تجهیزاتی که گرم میشوند، فلزات منبسط میشوند (انبساط گرمایی را در محاسبه لحاظ کنید)
- خرید فقط یک ضخامت — برای کار تنظیم، معمولاً به ترکیبی از چند ضخامت نیاز پیدا میکنید؛ خرید متری این مشکل را حل میکند
- انتخاب جنس نامناسب — ضخامت درست با جنس اشتباه (مثلاً برنج در محیط پرتنش) باز هم خراب میشود
سوالات پرتکرار
نازکترین ضخامت موجود چقدر است؟
۰٫۰۲ میلیمتر (۲۰ میکرون) در جنس استیل — برای تنظیمهای فوقدقیق.
اگر ضخامت موردنیازم بین دو سایز استاندارد بود چه کنم؟
دو راه دارید: ترکیب دو ورق طبق قوانین لایهگذاری بالا، یا مشورت با فروشگاه — گاهی ضخامتهای خاص هم قابل تأمین است.
خرید متری بهتر است یا کیلویی؟
برای کارهای تنظیم و تعمیراتی، متری اقتصادیتر است چون دقیقاً به اندازه نیاز میخرید؛ برای مصرف مستمر کارگاهی، کیلویی بهصرفهتر است.
سفارش با ضخامت دلخواه
فروشگاه پلاستیک گیج انواع ورق لاتون استیل، مسی، برنزی و سوپرآلیاژ را در ضخامتهای استاندارد جدول بالا با جنس اروپایی عرضه میکند. اگر در انتخاب ضخامت مطمئن نیستید، اندازه فاصلهتان را به واتساپ فروشگاه بفرستید تا کارشناسان رایگان راهنماییتان کنند. مشاهده محصولات: دستهبندی شیم پلیت — ارسال فوری به سراسر کشور.
